一.基本功能

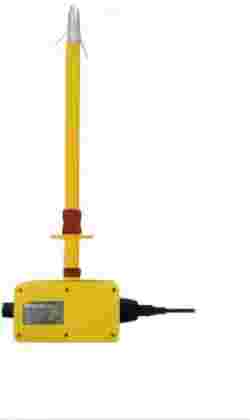

1.SL-TDS-13-M沉降仪是用于坝体沉降监测,自动将沉降值转变为标准电信号,可通过有线、无线多种通讯形式,将数据传输给DTU数据采集终端,实现在线监测。
2.通过DTU数据采集终端实现自动上传,实现对坝体的连续监测,通过PC端软件,可远程查看采集数据;
3.传感器采用电池或直流电源供电,实现偏远地区无线自动化监测。
二.用途及特点
沉降仪通过其所在位置深度的变化计算出地层不同标高处的沉降变化情况。适用于测量地基、尾矿坝、基坑、堤防等底下各分层沉降量。 SL-TDS-13-M沉降仪充分结合了直线位移传感器的优点,具有高精度测量的优良传感器。测量行程大、精度高的传感器,可计算出沉降趋势,分析其稳定性等。
三.产品组成
沉降仪由将直线运动转变成旋转运动的机械装置、放大电路、信息处理单元、信号输出电路、驱动电路等部分组成
四.产品参数
工作电压:DC3.6V 工作电流:≤10mA
无线通讯距离:≤2km 无线通讯角度:360°
量程范围:0~300 mm ) 测量分辨率0.2%F.S
安装深度:0~10m(可定制)
测量分辨率:0.2%F.S
无线方式:发射信号中心频率为4.33GHz~4.90GHz
规格:155mm×75mm×75mm
五.使用环境
高温:50℃
低温:-10℃
湿度:≤95%(+25℃)
大气压力:80kPa~106kPa
六.使用场所
地基、尾矿坝、基坑、堤防以及隧道等。
