一.系统简介

矿山边坡检测预警系统是集岩体稳定分析计算、计算机技术、无线通信技术、网络技术、传感器技术等高新技术于一体的边坡动态监测系统，实现边坡监测的数字化和网络化，可对边坡岩土体表面位移参数连续自动化监测。

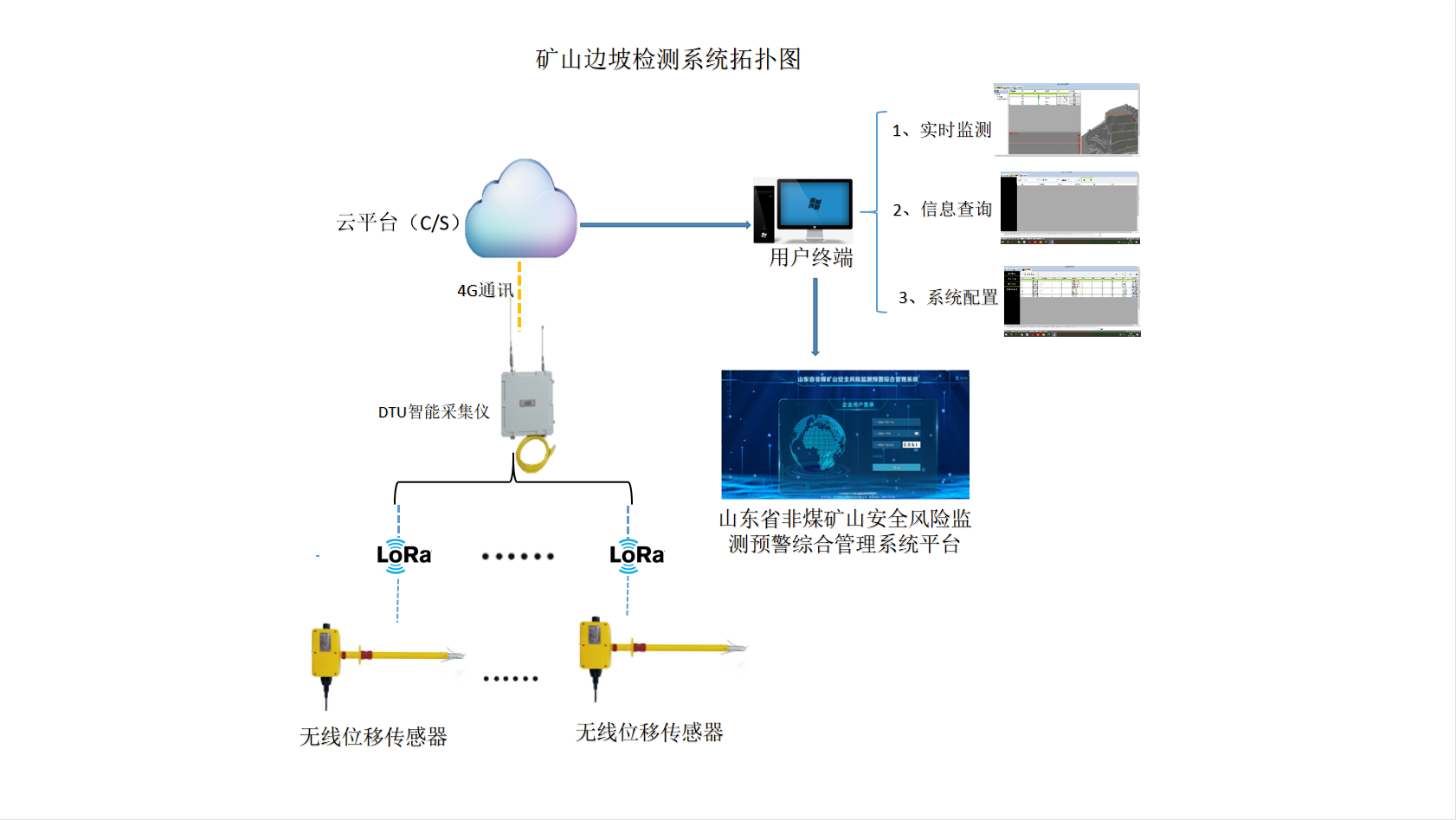

在线监测系统可包括无线位移传感器、DTU数据采集网关传输装置、监测中心工控机及软件（数据分析、处理、显示、储存）等组成。监测系统通过现场位移传感器、DTU数据采集网关等采集/处理数据，并通过无线的传输系统传至监测中心、经过软件分析、处理、显示、存储。

另外，根据《全省非煤矿山感知数据接入方案》要求，按照《山东省非煤矿山安全风险监测预警综合管理系统数据接入标准》，完成数据上传接口的升级改造工作，监测数据最终接入山东省非煤矿山安全风险监测预警综合管理系统平台。

二.系统功能

1.小时实时监测：

通过对边坡表面位移实时在线监测，实时掌握边坡的结构变化。

2.模拟图实时展示：

系统运用BIM+GIS技术，展示边坡三维模型，并展示相关的监测内容和数值变化。

3.多级预警：

建立多级报警机制，按照要求设定不同预警等级，当检测数据异常时，第一时间以声光报警形式通知用户，实现预警功能。

4.历史数据存储：

为边坡长期运营和养护、维修、加固提供必要的决策依据，并对边坡在突发事件发生后的安全状态评估提供依据。

三.系统特点

1.传感器采用先进的低功耗模块，设备内置锂电池，低功耗超长时间待机，可在野外持续工作2年以上，可实现边坡监测长期、稳定、不间断运行。

2.可实时监控设备运行情况，如设备电压，位置，是否在线等，亦可远程提供阀值报警功能，实现远程数据传输 、远程状态浏览、远程系统设置以及数据管理、用户管理、安全管理等功能。

3.系统可采用RS485总线、LoRa无线、4G 、NB-IOT多种通讯方式。数据传输和发布具有保密性和可靠性，真正做到无人值守，放心又省心。

4.在野外无供电条件的情况下，数据采集设备可采用太阳能供电方式，解决设备用电难题。

5.传感器感知数据可通过网络接口接入监管部门电子政务专网，实现信息共享与远程监督管理。
