矿用微震监测系统
一、系统介绍
KJ1707矿用微震监测系统（以下简称系统），是一种用来采集、记录和分析微震信号，并据此来推断和分析震源特征的设备，用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中,分站具有16路振动信号输入处理功能，数据可以连续记录，或采用触发模式，通过触发算法来确定是否记录传输微震事件数据。分站在接收到传感器传达过来的信号后，对信号进行分析处理，之后将其转换成光信号，通过光信号传输至地面上位机。
二、系统组成
地面设备由工控机一台、HD-D380/220B-XLI级三相电源防雷箱、UPS电源、KJJ12(A)矿用本安型网络交换机等组成。井下设备由KJJ12(A)矿用本安型网络交换机、KJ1707-F矿用本安型微震监测分站、GZC5矿用本安型拾震传感器、KDY660/18B矿用隔爆兼本安型直流电源、矿用通信光缆、矿用通信电缆和其他必要设备及系统软件组成。
三、系统功能
1.数据监测采集功能：系统应该具有监测采集震动波信号功能，当GZC5传感器放置的位置有震动信号时，监控计算机（工控机）显示屏上相对应信道显示波形。
2.系统控制功能：控制井下监测分站采集通道的开启或关闭，控制井下监测分站信号的发送。

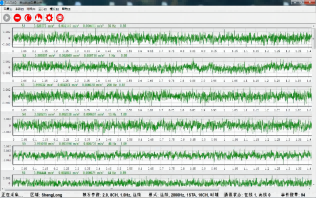

3.显示功能：具有井下震动实时波形显示功能，系统具有列表显示功能，显示内容包括：通道号和监测分站状态。
4.打印功能：系统具有震动波曲线、事件数据、震源定位等参数打印功能。
5.人机对话：系统必须具有人机对话功能，以便于系统生成、参数修改、数据查询和结果分析等。
6.自我诊断：系统必须具有自诊断功能。当系统中的分站、传感器出现故障时，系统能显示和报警。
7.备用电源功能：系统具有备用电源。当电网停电后，系统应能对主要监控量继续监控。
8.数据存储和查询功能：系统应具有事件数据触发保存和查询功能。事件数据包括：事件发生时间和振动信号实时监测值；进入分析软件，可以通过事件数据查询历史事件波形曲线。
9.数据备份：系统具有数据备份功能，在不同硬盘上进行备份。
10.数据分析功能：系统具有对微震波形数据进行人机交互处理分析，能够计算并保存微震事件发生的时间、能量和震源的三维空间坐标（X，Y，Z）。
11.报表功能：系统具有报告输出功能，内容包括：事件记录时间，空间坐标和微震能量。
12.实时多任务功能：系统能实时传输、处理、存储和显示信息，并根据要求能周期地循环运行而不中断。
13.其他功能：系统具有网络通信功能。
