一.系统介绍

矿井主扇智能管控系统运用现有的监测手段，监测结果和信息集成技术，利用唯一性监测系统获取实时下井人员数量，利用井下环境监测系统获取有害气体监测结果，通过数据分析运算，完成主扇机智能管控，实现通风最高效率，形成智能通风及成套装备技术体系，最终达到智能供风、精准配风、智能调节及灾变时智能预警、控灾、降灾等目的。

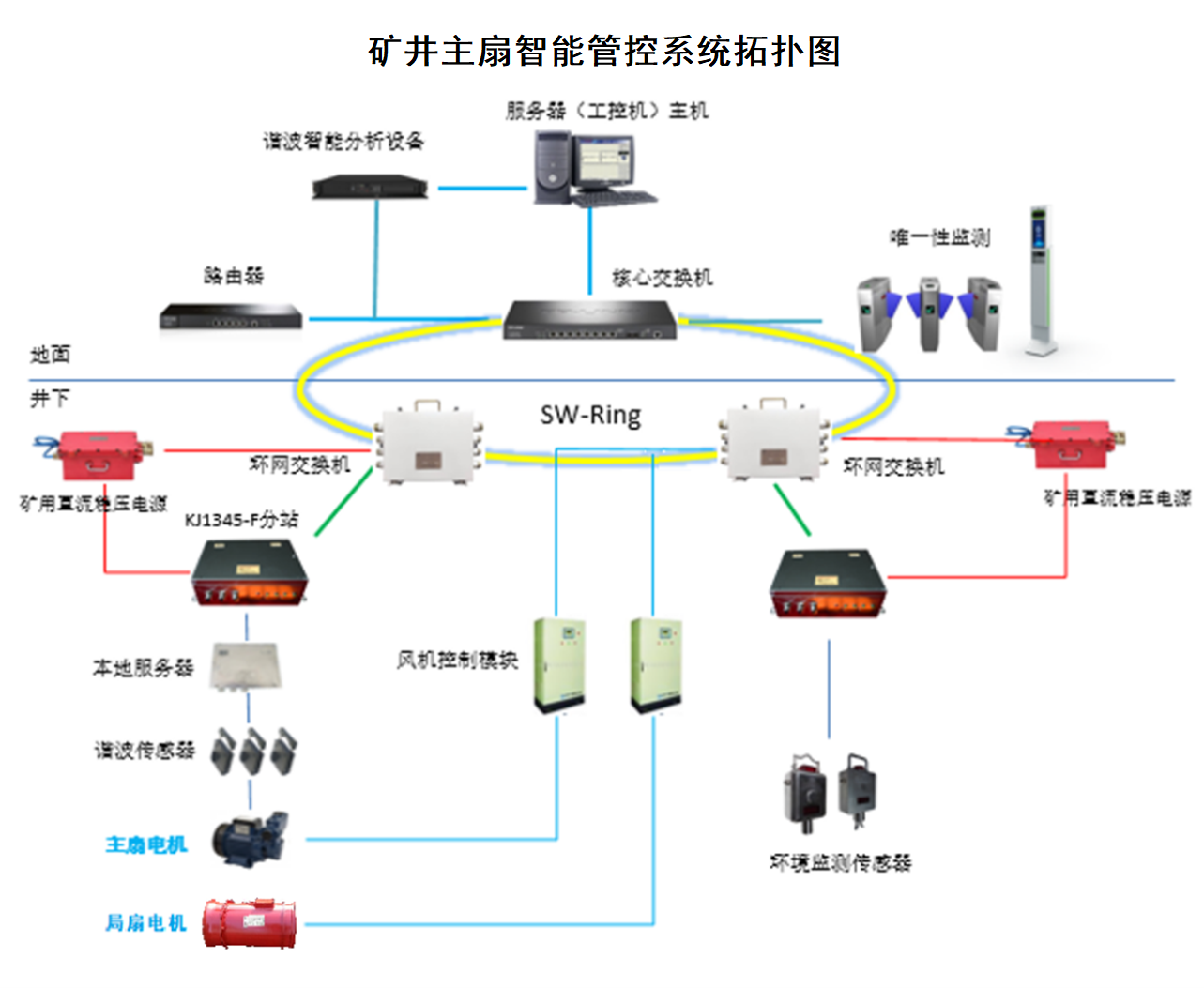

二.系统组成

1.唯一性监测系统：井口设置唯一性监测系统，实时监测入井人数；

2.环境监测系统：井下配置CO、CO2、NO2传感器及系统，实时监测空气中有害气体含量；

3.主扇电机控制系统：风机配置PLC电机频率控制系统，实时调整电机转速频率，改变电机速度；

4.智能管控模块：配置智能管控模块，采集人员数量和气体监测数据，根据获取的监测数据孪生、解算井下实际需求的风量，为PLC提供频率参数，使主扇处在经济合理的转速供风。

三.系统功能

1.实时监测，实时显示

系统可扩展实时监测风机风量、风压、以及电机轴承、电机定子（三相）温度，振动、电气参数等。也可对接现有主通风机监测系统数据，实时显示、判断风机的运行状况。

2.逻辑判断，风量调节

风机可以结合井下环境实际情况，应用自动控制系统来对转速和风量进行自动调节。根据入井人员唯一性监测的井下人员数量信息和环境监测的有毒有害气体浓度、风速等数据作为依据，按照相关需风量计算方法，划分不同标准，对风机通风系统进行分级控制，实现矿井风量的动态调节。

3.自动切换，远程控制

风机启停操作，可实现自动控制和手动远程控制。

风机的启动、倒机、反风一键操作；同时，具有手动控制功能，确保在PLC系统故障时，具备现场手动开机功能；

在启动运行时能够自动检测设备的状态，主设备出现问题时，能够自动切换到备用设备。

4.报警功能

具有报警功能，当风速、负压、温湿度等信号超过预设范围时，或系统监测到故障时，报警画面自动弹出，并进行声光报警。

5.人机交互

通风机系统中风机的工频和变频运行状态的切换有自动和手动两种模式，而且可以通过自动控制系统来授权操作人员应用工控机来处理报警信号，或者是对风机的启停进行控制，发挥系统中人机交互的功能。

6.节能降耗

通过应用变频调速自动化控制技术在保证通风机可以实现软启动以及风机速度调节的同时，实现通风机系统启动和运行时电能消耗的减少，可延长电动机和通风机的使用寿命，达到节能降耗的目的。

四.技术特点

1.灵活运用通信、控制、计算机、安全工程等学科的尖端技术，从现场实际出发，为各类矿山量身定制智能通风的解决方案；

2.打破数据孤岛，各类监测数据互联互通，实现综合预警预报；

3.系统采取CS与BS相结合的架构，适应各类现场应用和数据融合情景；

4.实现智能管控，日常由计算机自动管理，解放人工管理。
